發電
RHEOVAC 空氣內漏檢測器
汽輪機背壓大幅增加會被極易觀察到，也會采取立刻的整改行動。但小數量的過渡背壓卻時常不被注意到，因而，隨著時間的累計，成本不知不覺地增加了幾百萬美金。RHEOVAC流量計可以連續監控空氣內漏，抽風機的容量以及其它參數。這樣就可以保持冷凝系統在其最高性能水平上運行。
有哪些好處？
空氣內漏會影響背壓，溶解氧與腐蝕。這些現象反過來會對整個發電機組的運行成本產生短期與長期的嚴重的影響。
RHEOVAC儀表會在如下的方面給與幫助：
減少熱效率
降低腐蝕
收回丟失載荷
把多余燃料消耗降低到最小程度
增加效率
改善水的化學性
流量計是如何工作的？
RHEOVAC監控器使用獨特的多傳感器探頭在冷凝器排氣管道中測量或計算各種參數。有四個主傳感器測量蒸汽流量，溫度，壓力和相對飽和度。一個電子表頭，分別連接到每個探頭，就地顯示各種參數，輸出信號，并通過以太網（典型做法），把這些數據輸送到電廠的數據采集系統。
主要的數據輸出有哪些內容
■ 空氣內漏：連續監控空氣內漏，在其值上升影響到背壓之前，系統就可以采取行動。及時反饋降低了空氣的內漏，空氣內漏的改變與電廠的其它方面相關聯。這對于故障查詢極有幫助
■ 總的質量流量和實際的體積流量：這些數據顯示真空設備排除空氣、其它非冷凝的氣體的實際工作效力，水蒸氣與真空設備的性能曲線對比。
■水蒸氣與空氣質量比：這是對真空質量的一個直接測量。水蒸氣與空氣質量比可以精確發現多余的背壓即將出現的那個點。一旦背壓出現，系統就會開啟一臺額外抽風機，或修理空氣內漏就會降低背壓并節省你的金錢。
一個RHEOVAC探頭帶有4個主傳感器
如何安裝？
通過隔離球閥，把多傳感器的探頭插入冷凝器的真空管道，在冷凝器與泵或噴射器之間。取決于發電機組的規格和管道的布局，如圖所示，流量計電子單元（表頭）可以位于電廠樓板上或安裝在控制室中。
RHEOVAC 950 的技術規格
| 管道尺寸 | 3”至18” |
| 接液材質 | 316SS, 工程塑料 |
| 過程連接 | 1 1/2”螺紋管接頭（焊接到管子上，管接頭及隔離件由廠家提供） |
| 溫度（在管道中） | 工作溫度：40℉到160℉ ?。?.44℃到71℃） 最高溫度：210℉ （98.89℃） |
| 溫度（探頭與表頭的環境溫度） | 工作溫度：40℉到120℉ （4.44℃到48.89℃） 最高溫度：210℉ （48.89℃） |
| 工作壓力 | 0.5-10”HgA (0.0017MPa – 0.034MPa) |
| 供電 | 100-250 V AC, 50/60 Hz |
| 信號輸出、數據存取 | 以太網、MODBUS、RS232/422、4-20mA (可選) |
| 就地顯示 | LCD，帶背光 |
| 主變量標定精度 | +/- 5% 總質量流量 |
| 重復性 | +/- 0.5% 讀數 |

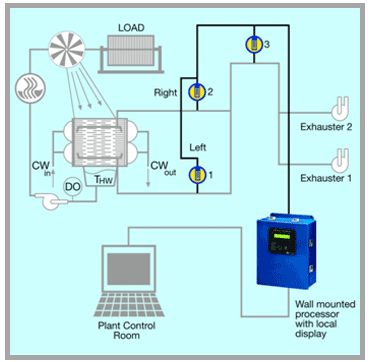

配三個探頭的RHEOVAC流量計的典型安裝
