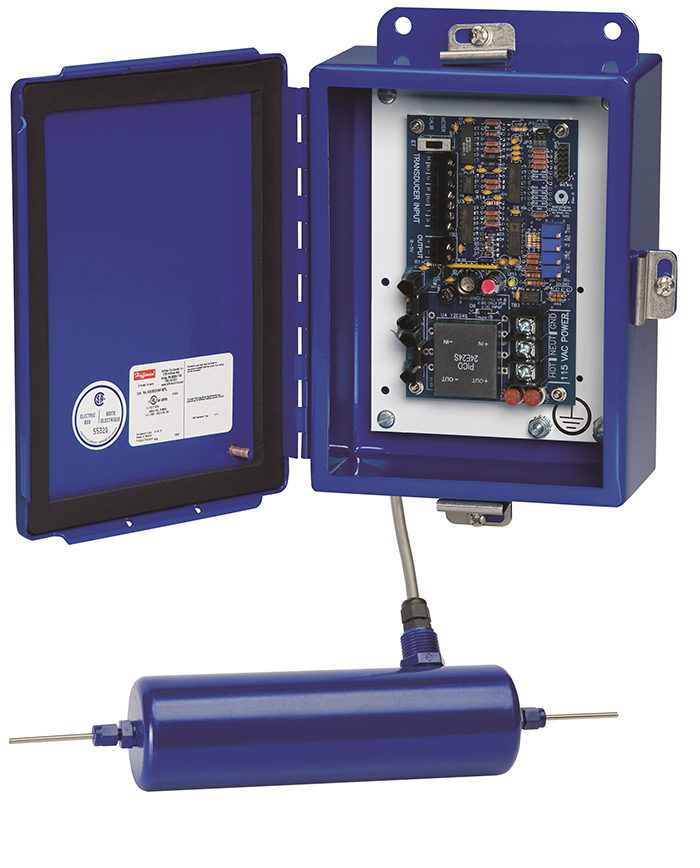

RHEOTHERM超微液體（氣體）流量開關
RHEOTHERM超微液體（氣體）流量開關的分類：
型號100CS
型號400
型號100FS
型號500
各種液位開關的特點：
| 設定值范圍* | |
| TU傳感器：（型號100 CS, 型號100FS） | |
| 液體： | 0.007cc/min 到 20 GPM （7×10-6 L/MIN – 75.71 L/MIN） |
| 氣體： | 0.0009到320 SCFM ( 1.5×10-3 – 544 M3/H) |

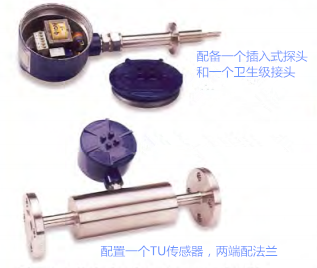

| 探桿傳感器：(型號100 CS, 型號400) | |
| 液體： | 0.5到600 FPM (2.5×10-3 – 3.05 m/s) |
| 氣體： | 5到60,000 SCFM (8.5 – 1.02×105 M3/H) |
| 型號500 | |
| 液體（水） | 1/16”: 0.1 到 100cc/min (0.1 – 100 ml/min) |
| 1/8”: 2到1,000cc/min (2 – 1,000 ml/min) | |
| 氣體（空氣） | 1/16”: 100 到 5,000 SCFM (1.7×102 – 8.5×103 M3/H) |
| 1/8”: 600到50,000 SCFM (1.02×103 – 8.5×104 M3/H) | |
| 重復性 | 讀數±0.5% |
| 溫度范圍 | |
| 過程溫度*： | 標準：0 - 140℉ （-18 - +60℃） 可選：-20 - +500℉（-29 - +260℃） |
| 環境溫度： | 0 - +120℉（-18 - +50℃） |
| 接液材質 | 標準316SS。其它材質和石英可選 |
| 壓力范圍： | 取決于接頭工作壓力極限 |
| 行程反應時間 | 典型范圍：2-25秒，取決于設定值和流量變化的方向/大小 100CS型：6-360秒延遲可選 |
| 輸入電源 | 標準：115 V AC, 60 Hz 可選：230 V AC, 50/60 Hz 24-28 V AC, 60 Hz 24 V DC |
| 輸出 | 標準：獨立SPDT繼電器 可選：2 SPDT繼電器, 或1繼電器帶非線性4-20 mA |
| 外殼 | 標準：NEMA 7，NEMA 4 (100FS) 可選：NEMA 4，NEMA 7 (100FS) |
| 流量信號（400型） | 非線性4-20 mA 大于10:1 范圍 |
適用于液體、氣體或漿料。
插入式探桿或非插入式傳感器幾乎適于任何流量范圍。
無任何機械部件，不會有任何卡死、磨損或斷裂現象出現。
出廠設定的開關點可隨應用要求的變化而在現場輕而易舉地調整。
加固的全金屬接液面。
有多種過程連接選擇，使傳感器安裝變得簡單易行。
采用無應力組件的專利設計可為傳感器提供多年可靠運行。該流量開關不會因被測流體停止流動或管道空管遭成傳感器損壞。
典型應用：
Rheotherm流量開關采用了先進的熱式流量傳感技術，為液體或氣體應提供了可靠的流量開關保護。因為沒有活動部件，Rheothem的這種極佳的簡化設計成為機械式流量開關的免維護替代品。

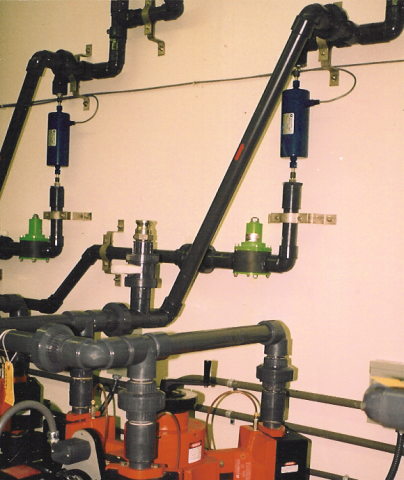

如圖所示是RHEOTHEM流量開關用于明礬溶液管路中。
