MF420-O-Zr氧氣探測變送器
主要技術規格：
直接測量混合氣體中氧氣的濃度
輸出：4 – 20mA, 或者 0 – 10 V
測量范圍：0.1 – 25 vol%
0.1 – 100 vol%
在整個測量范圍內呈線性
外殼防護等級： IP65
環境溫度：- 40℃ - +60℃
| 供電電源 | 5針螺紋接線端子 | 導線橫截面積（剛性與柔性）0.5mm2 – 2.5mm2 |
| 電壓 | 24 V DC +/-5% | |
| 功耗 | 大約11.5W | |
| 接線端子 | 螺紋接線端子1 | +/- 24 V DC |
| 螺紋接線端子2 | 0 V | |
| 螺紋接線端子3 | K2 數字I/O；脈沖與錯誤信息；電器標定 | |
| 螺紋接線端子4 | K1 模擬輸出， 線性 0 – 10 V，或4 – 20mA | |
| 螺紋接線端子5 | 測試 | |
| 測試點K1 TP1 | 大于10Ω（+/-0.2%）對應輸出電流的間接測量 | |
| 電纜布線 | φ4 – 10mm | |
| 測量范圍 |
| 氧氣 1013.25 hPa |
| 1 | 氧氣 253.31 hPa | |
| 氣體進入 | 擴散 | |
| 暖機時間 | 5分鐘 | |
| 精度 | +/-2% MBE | 25℃，1013.25 hPa |
| 環境溫度 | – 20 ℃ - +60℃ | 請注意太陽照射 |
| 空氣壓力 | 800 hPa至1100 hPa | |
| 允許的濕度 | 0至95%相對濕度 | 不能有冷凝 |
| 輸出 | 4 – 20mA，最大負載500Ω | 或 0 – 10 V, 阻抗 1000Ω |
| 殼體 | 合金，顏色為紅色 | |
| 外殼防護等級 | IP54 | |
| 重量 | 約600克 | |
| 外形尺寸 | L×W×H | 90×85×65mm （不包括探頭與PG螺釘） |
| 探頭保護管 | 長度 | 大約75mm |
| 直徑 | 大約30mm | |
| 材質 | 不銹鋼 |

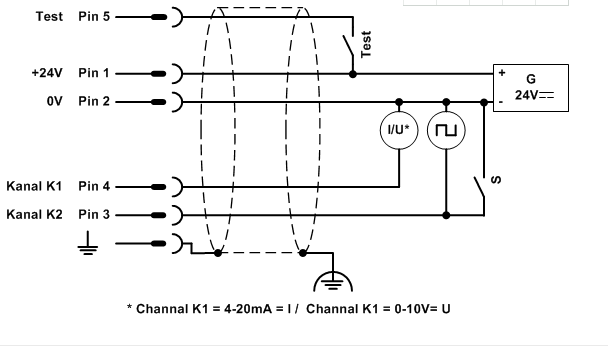

端子接線圖：
典型應用：
工作場所的氧氣含量或濃度的檢測
環境中氧氣含量或濃度監測
