1. 測量氣體與液體的SDF流量傳感器
主要技術規格：
可測量的量：差壓（靜壓和溫度可選）；
可測介質：氣體（帶有灰塵，凝結水，腐蝕性）；液體（粘度低的）；
溫度范圍：-50℃ - +450℃，-200℃ - +1,100℃可選；
壓力范圍：可達PN320 (32MPa, 法蘭安裝)；
ANSI#2500 (42MPa)根據需要可選（焊接設計）；
管道直徑范圍：25mm – 10,000mm; 1” – 400”; 可適配矩形風道；
所需的上、下直管段長度：上游直管段長度是管道直徑D的7倍，
下游直管段長度是管道直徑D的3倍；
接液材質：標準材質是1.4404 (AISI316L), 其它可選材質是1.4541 (AISI321),
1.4571(AISI316Ti), 哈氏合金；
誤差范圍：+/-1%測量值；
重復性：+/-0.1%測量值；
測量范圍：量程比可達1:40（與最大流速的測量比）；

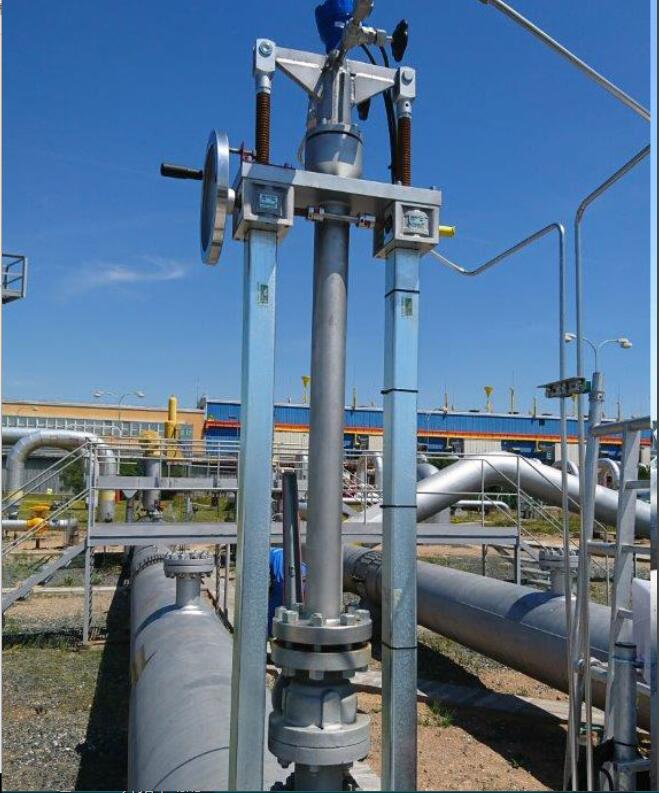

配備FASTLOK機構，SDF流量傳感器可以在不中斷工廠或裝置運行的情況下，插入或抽回拆除。利用專用的管道轉孔設備，在管道保持工作運行狀態下，對管道進行鉆孔，在現場把SDF流量傳感器安裝到管道上。FASTLOK機構有四種不同的類型，適用于不同的壓力等級和危險氣體或環境。 配FASTLOK的SDF流量傳感器可配備用于危險流體的氣密填料及壓蓋組件，并配備集成齒輪驅動裝置，用于SDF流量傳感器的插入和縮回。參見圖4、 圖5。
SDF流量傳感器具有如下的實際有用的優勢：
● 簡單、快速和低成本的安裝；
● 現有管道需要更換已有的流量測量裝置；現有管道上沒有流量測量裝置的，增加流量計改造。所需的安裝工作量最少；
● 現場流量計的安裝空間受到限制，上、下游直管段短；
● 可以測量帶有灰塵、纖維、腐蝕性物質工藝氣體或飽和蒸汽的流量；
● 在流量計的安裝過程中，仍然保持管道的運行，不中斷或關閉；
● 出于經濟（耗能成本控制）或技術原因，需要盡可能降低壓力損失，在非常小的壓力差的情況下，測量氣體或液體的流量。
更詳細的內容，請參見SDF流量傳感器的樣本

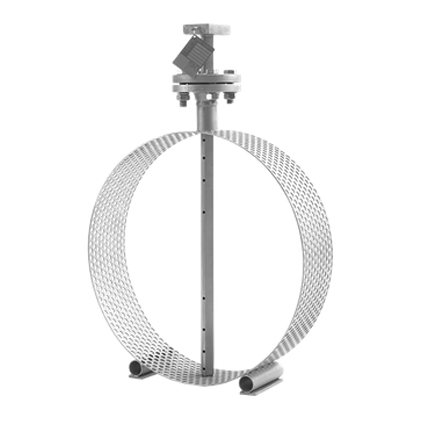

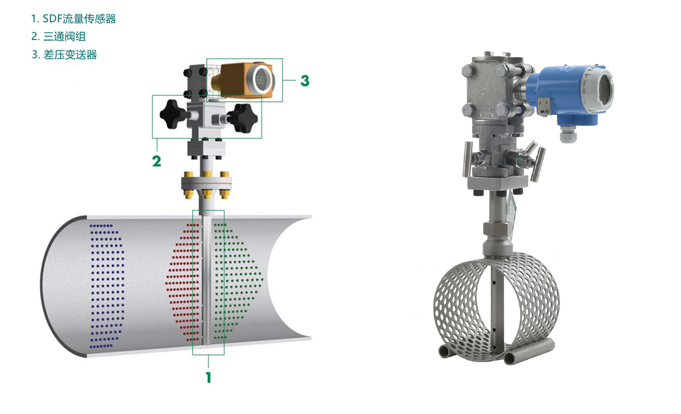

圖1 圖2

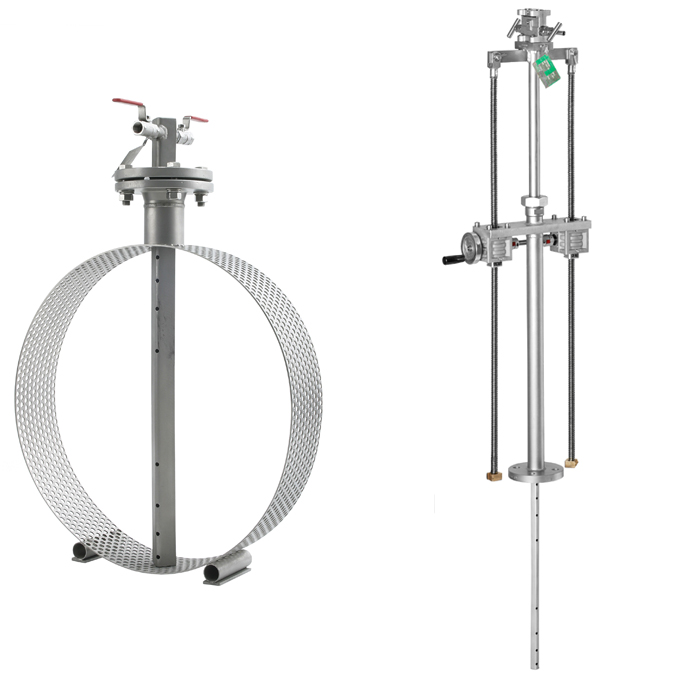

圖3 圖4
圖5
